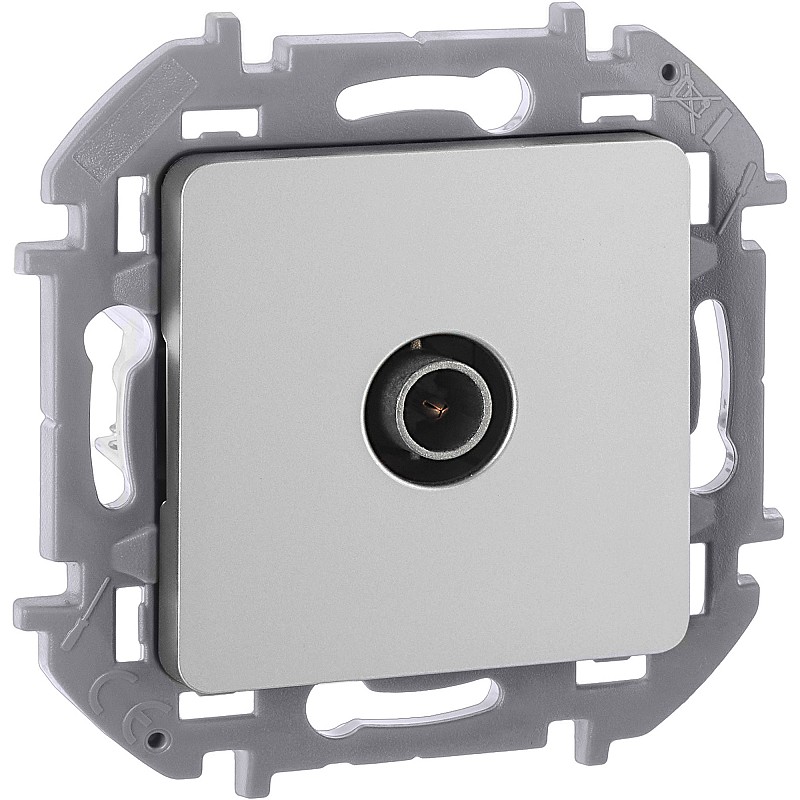

INSPIRIA Розетка TV тип звезда алюминий

Name: INSPIRIA Розетка TV тип звезда алюминий
Brand: Legrand
SKU: 673852
Price: 226.31 RUB
Availability: InStock

Главная » Розетки, выключатели, рамки » Розетки » INSPIRIA Розетка TV тип звезда алюминий

Код для заказа: 669793

Цены:Розница✓ Опт

Выбрано: Опт — применены оптовые цены

INSPIRIA Розетка TV тип звезда алюминий

82.41%

18 0

Код для заказа: 669793

Опт−22%226.31 ₽/шт

Розница288.53 ₽применить

Цены включают НДС 22%

В наличии: > 50 шт
Срок поставки 3-5 раб.дн.
(Без учёта срока доставки в регионы)

Ваша цена может быть ниже

Постоянным клиентам — персональные условия. Доступ за 30 секунд:

Открыть опт-доступ (3 поля) ›

📄 Счёт для юрлица — двумя способами

работаем с НДС — документы с НДС 22%;
УПД с заказом, счета и УПД — в личном кабинете;
ЭДО Контур.Диадок, договор поставки по запросу;
постоянным клиентам — возможна отсрочка платежа.

Доставка и оплата

СДЭК — более 1400 пунктов выдачи по всей России;
Курьер по Москве — 800 ₽ в пределах МКАД, дальше — индивидуально;
Любая транспортная компания — до терминала в Москве довезём бесплатно;
Самовывоз со склада (Чёрная Грязь) — 0 ₽.

Как подключить розетку: схема одиночной и блока шлейфомСправочник

Описание Файлы Юр.Лицам

РАСПРОДАЖА СО СКЛАДА

Похожие товары по акционной цене

Вся распродажа →

−17%до 30.11

Etika Розетка TV Звезда (одиночная) 0-2400 мГц, затухание 2дБ, белый

151.37 ₽181.78 ₽осталось 3 шт

−31%до 30.11

Etika Розетка TV Звезда (одиночная) 0-2400 мГц, затухание 2дБ, слоновая кость

124.66 ₽181.78 ₽осталось 1 шт

−10%до 30.11

Розетка 1-местная с/з 250В, 16А с защитной шторкой, серия Эрна, PST16-9010-03, черный

108.15 ₽120.17 ₽осталось 54 шт

−10%до 30.11

Розетка Navigator 14 347 NCA-C02-32A-250-WH

174.03 ₽193.37 ₽осталось 28 шт

Описание

Розетка телевизионная для скрытого монтажа Inspiria предназначена для подключения одного ТВ приемника к антенне. Она поддерживает схему звезда, где каждый телевизор имеет свою линию от источника сигнала. Розетка обеспечивает затухание 1дБ и работает в диапазоне частот 4-2400МГц. Также она поддерживает обратное питание для активных антенн до 500мА.

Розетка телевизионная для скрытого монтажа Inspiria, для схемы "звезда", затухание 1дБ, 4-2400МГц, поддержка обратного питания для активных антенн до 500мА, цвет "Алюминий". Предназначена для подключения одного ТВ приемника к антенне, а также для организации телевизионной сети по схеме "звезда", когда к каждому телевизору прокладывается своя линия от источника сигнала. Расширенный частотный диапазон 4-2400МГц обеспечивает уверенную передачу сигнала в сетях различной конфигурации.
Поддержка обратного питания POWER PASS до 500мА позволяют запитывать активные антенны без дополнительной проводки.
Корпус механизма изготовлен из металлического сплава и защищает сигнал от электромагнитных помех.
Присоединение коаксиального кабеля к розетке осуществляется удобным безвинтовым коннектором.
Лицевая панель изготовлена из качественного пластика АБС, устойчивого к загрязнению и воздействию УФ-излучения.
Материал суппорта - высококачественный поликарбонат: обладает высокой прочностью, электробезопасностью, термостабильностью и не поддерживает горение.

Цвет	Алюминий
Модель или исполнение	Одиночная розетка (схема - звезда)
Тип соединителя или разъема	TV
Количество выходов	1
Тип комплектации	Механизм с накладкой
Потери в ответвителе при 860 МГц	- дБ
Тип монтажа	Скрытого монтажа (в штукатурку)
Частота	5...2400 МГц
Потери в ответвителе при 2150 МГц	1,5 дБ

Основные характеристики

Степень защиты IP	IP20
Цвет корпуса	Алюминий
Способ монтажа	Встраиваемый
Серия	Inspiria

Данные для заказа

Бренд	Legrand
Код производителя	673852
Артикул	673852
Масса	0.07
Объём	0.00048
Страна	Китай
Упаковка	1/1/10/100
Штрихкод	3414972009041
