Кабель-канал: размер, крепление и аккуратные углы
Кабель-канал — это способ проложить проводку без пыли, штробления и ремонта: офис, дача, гараж, добавить розетку в готовой комнате. Секрет аккуратного результата — правильно выбранный размер и ровная линия. Начнём с размера.
Подбор размера — что повезёт короб
Что кладём в короб?
25×16 мм
Крепление по типу стены
| Стена | Чем крепить | Шаг |
|---|---|---|
| Бетон, кирпич | дюбель-гвозди 6×40 | 40–50 см |
| Гипсокартон | дюбель-бабочка или саморез в профиль | 30–40 см |
| Дерево, брус | саморезы по дереву | 50 см |
| Плитка, стекло | клей-герметик МС-полимер + малярный скотч на сутки | сплошная полоса |
| Металл (гараж, ангар) | саморезы по металлу со сверлом | 50 см |
Правило ровной линии: отбейте трассу малярным шнуром или лазерным уровнем ДО крепления — глаз прощает кривой кабель, но не кривой короб. Крышку защёлкивайте после укладки всех кабелей.
Что понадобится
Цены «от» и наличие — живые, со склада Чёрная Грязь. Углы, тройники и заглушки берите той же серии, что и короб.
от 125 ₽
✓ В наличии: 16 232 шт
Частые ошибки. 1) Короб набит «под крышку» — крышка отстреливается
через месяц: заполняйте на 60–70%, остальное — запас на будущее. 2) Углы «на глазок» ножом —
стык щелится: используйте фасонные углы серии или режьте стуслом под 45°. 3) Силовые кабели и
витая пара вплотную в одном канале — наводки на сеть: берите короб с перегородкой или два коротких.
4) На плитке насверлили дюбелей — а можно было приклеить: МС-полимер держит короб с кабелями
годами.
Частые вопросы
Какой размер кабель-канала выбрать?
Считайте сечение кабелей с запасом 30–40%: один кабель освещения — 16×16, пара розеточных ВВГ 3×2,5 — 25×16, пучок из силовых и слаботочки — 40×25 и больше с перегородкой. Калькулятор выше даёт типовые связки.
Как сделать аккуратные углы?
Фасонные аксессуары серии: внутренний угол, внешний угол, поворот, тройник, заглушка — они защёлкиваются поверх реза и прощают неточность. Без аксессуаров — резать стуслом под 45° и стыковать; ножовка с мелким зубом даёт край чище, чем нож.
Можно ли крепить кабель-канал на клей?
Да, на плитку, стекло, крашеные ровные стены — клей-герметик МС-полимер или «жидкие гвозди», прижать малярным скотчем на сутки. На обои клеить нельзя — держаться будет обоями. Для тяжёлых пучков комбинируйте: клей плюс пара дюбелей.
Как поставить розетку прямо на кабель-канал?

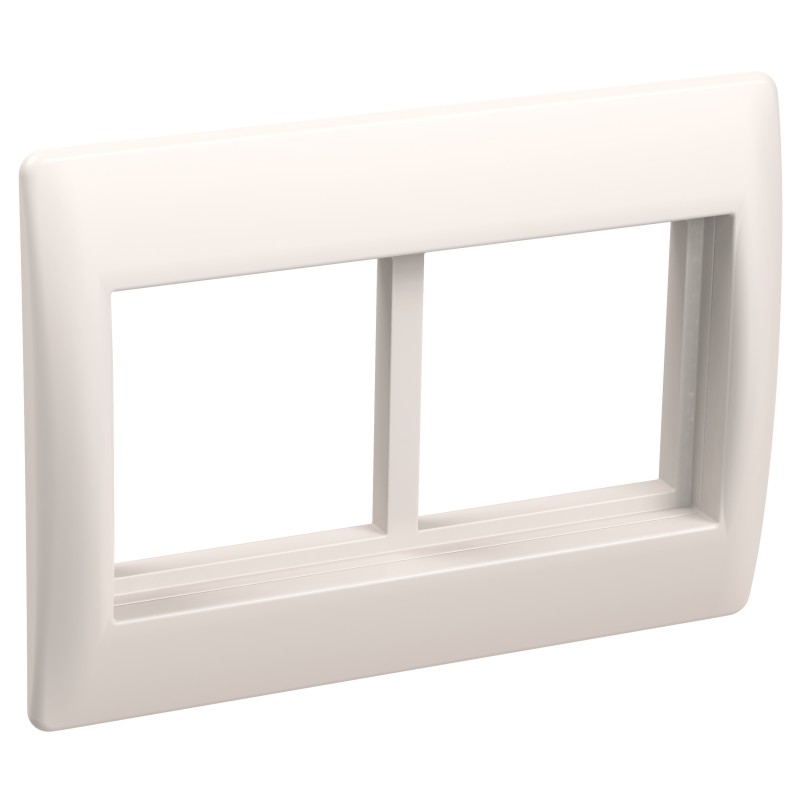

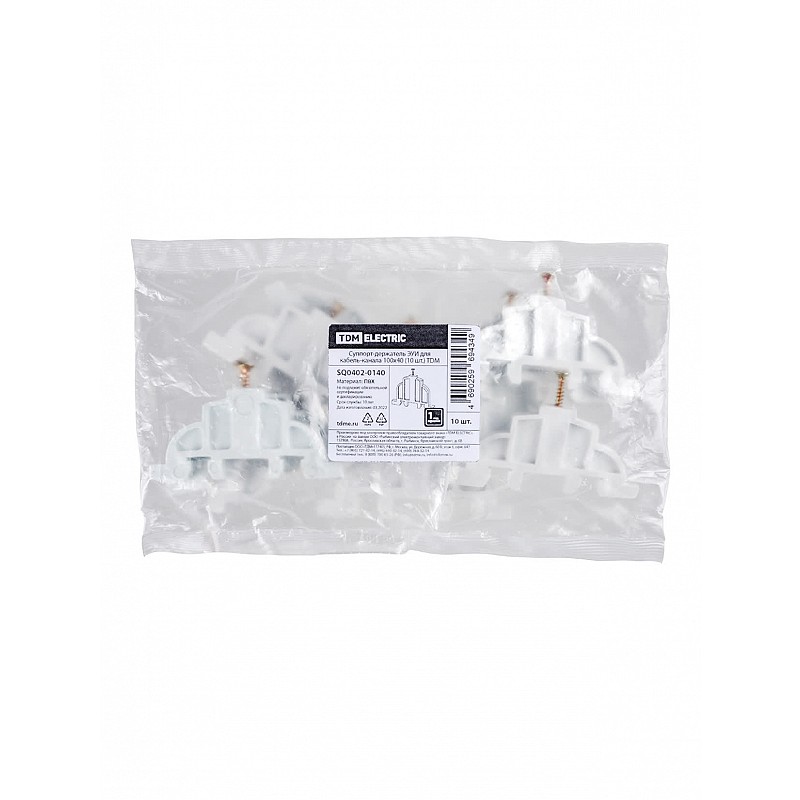

В магистральные короба (100×40 и подобные) розетки и выключатели встраиваются через суппорты и рамки — офисный стандарт: механизм ставится в короб без подрозетника в стене. Для маленьких коробов — накладные розетки рядом с трассой.
Витую пару и силовой кабель — в один короб?
Рядом на десятки метров — плохая идея: наводки 50 Гц портят сеть. Правильно — короб с перегородкой (силовые в одной секции, слаботочка в другой) или две отдельные трассы в 10–15 см друг от друга. Пересекать под прямым углом — можно.
Плинтус с кабель-каналом — замена коробу?

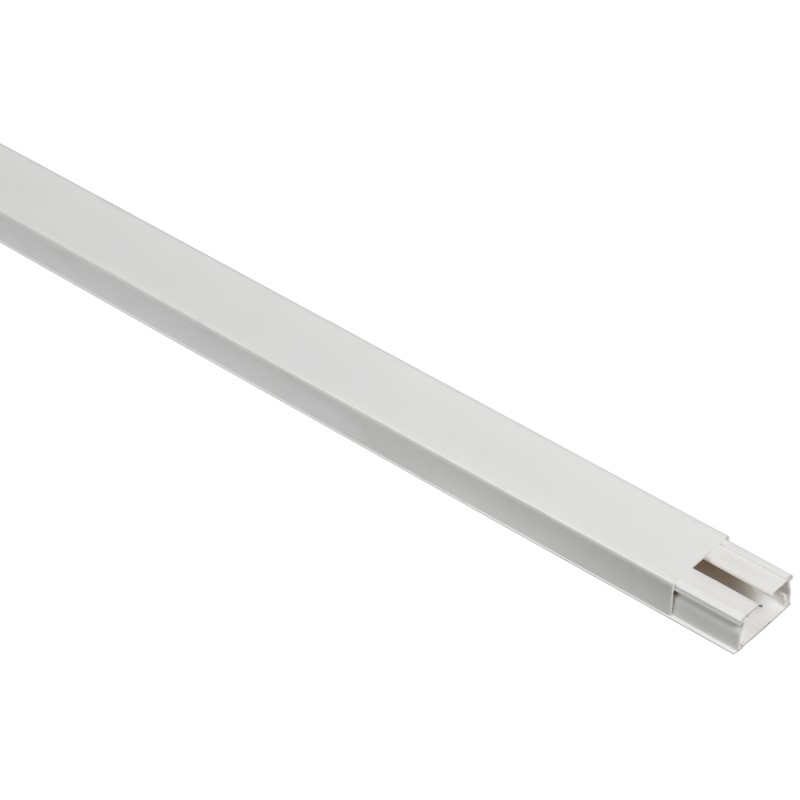

Для горизонтальной разводки по низу комнаты — да: ТВ-кабель, витая пара, даже силовая линия аккуратно едут в плинтусе, а вертикальные подъёмы к розеткам закрываются коротким коробом. Смотрите плинтусные каналы DLPlus и классические плинтусы с каналом.
