Цветовая маркировка проводов: какой провод что значит
Три цвета решают всё: коричневый — фаза, синий — ноль, жёлто-зелёный — защита. Нажмите на любую жилу — расскажем, что она делает и как её проверить. А ниже — что делать со старой советской проводкой, где цвета жили своей жизнью.
Жилы по ГОСТ — нажмите на цвет
Старая проводка: соответствие эпох
| Назначение | Современный ГОСТ | Советская проводка | Как проверить |
|---|---|---|---|
| Фаза L | коричневый (также чёрный, серый) | любой: белый, красный, чёрный… | индикаторная отвёртка светится |
| Ноль N | синий, голубой | часто синий, но не гарантия | индикатор не светится; мультиметром 220 В к фазе |
| Защита PE | жёлто-зелёный | обычно отсутствует (двухжильная сеть) | прозвонка на шину заземления щитка |
| Фазы трёхфазной сети | L1 коричневый, L2 чёрный, L3 серый | жёлтый, зелёный, красный (старый ГОСТ) | только приборами, порядок фаз — фазоуказателем |

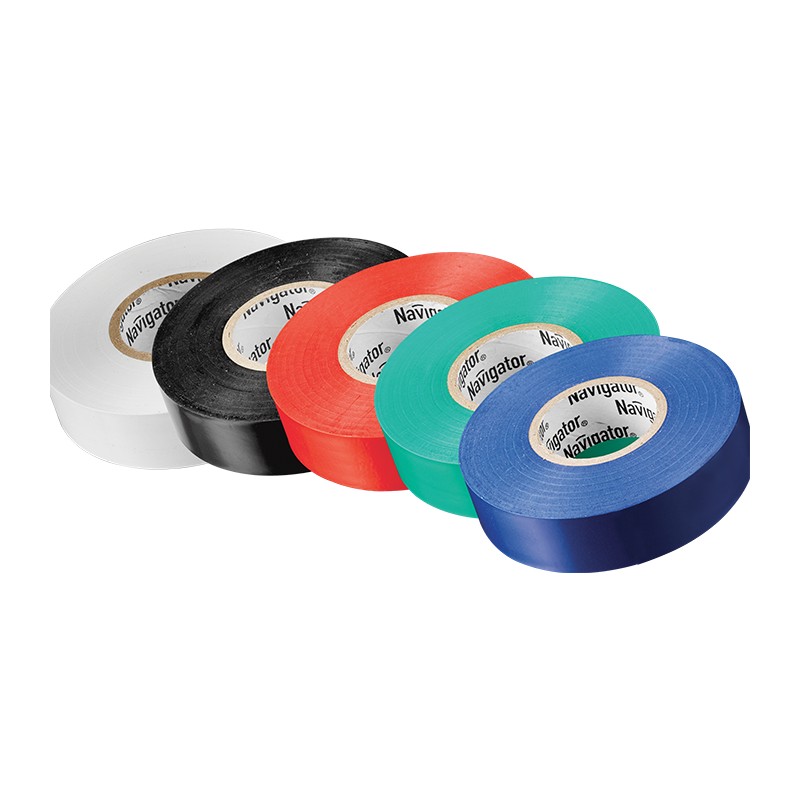

Главное правило работы со старой проводкой: цветам не верить, каждую жилу проверять индикатором и мультиметром при снятом напряжении и под ним. После разборки — промаркировать жилы термоусадкой, изолентой соответствующих цветов или бирками, чтобы следующий электрик (возможно, вы сами) не гадал заново.
Частые ошибки. 1) Доверять цвету в старом фонде — белый провод
сплошь и рядом оказывается фазой. 2) Использовать жёлто-зелёную жилу как фазную «потому что осталась» —
прямое нарушение: PE-расцветка только для защиты. 3) Синюю жилу — под фазу без перемаркировки:
следующий человек полезет «на ноль» и получит удар. 4) Скрутки разных цветов без бирок в распредкоробке —
ребус на годы.
Что понадобится
Цены «от» и наличие — живые, со склада Чёрная Грязь.
от 218 ₽
✓ В наличии: 20 733 шт
Частые вопросы
Фаза — всегда коричневая?
В современном кабеле по ГОСТ 33542 фазная жила — коричневая, а в многожильных кабелях фазы могут быть также чёрной и серой. Запрещённые для фазы цвета — синий и жёлто-зелёный. Но в старой проводке гарантий нет — проверяйте индикатором.
В коробке два белых провода — как понять, где фаза?
Индикаторная отвёртка при включённом автомате: светится — фаза. Для нуля и PE — мультиметр: между фазой и нулём будет 220 В, между фазой и PE — тоже около 220 В, а между нулём и PE — близко к нулю. Найденное — сразу промаркируйте.
Можно ли использовать жёлто-зелёный провод под фазу, если других не осталось?
Нет. Жёлто-зелёная расцветка зарезервирована исключительно под защитный проводник — это требование безопасности, а не эстетики. Если жил не хватает, перемаркируйте конец термоусадкой или изолентой нужного цвета по всей видимой длине — но лучше проложить правильный кабель.
Что означают буквы L, N, PE на клеммах?
L (Line) — фаза, N (Neutral) — рабочий ноль, PE (Protective Earth) — защитное заземление. Комбинация PEN — совмещённый ноль и защита в старых сетях TN-C: при реконструкции его разделяют на N и PE в щитке.
Как маркировать жилы, если кабель одноцветный?

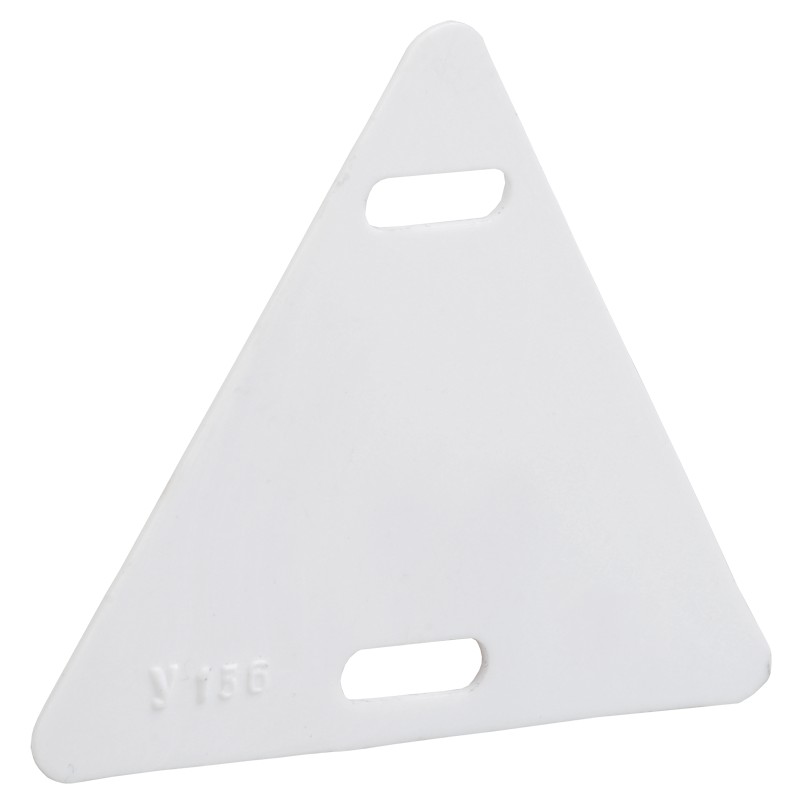

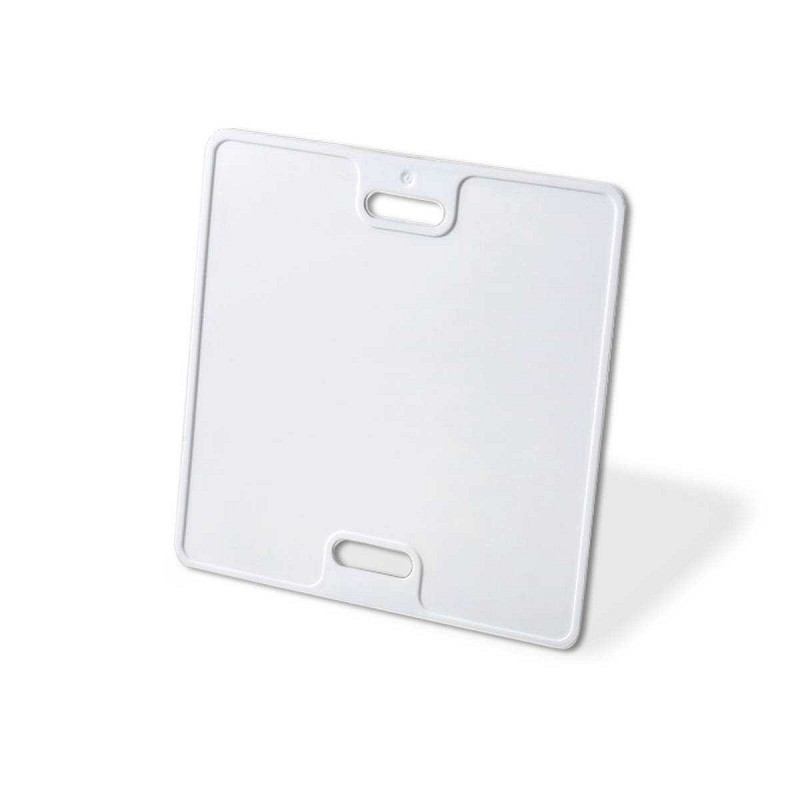

Цветная термоусадка или изолента на концах жилы по 20–30 мм: коричневая/красная — фаза, синяя — ноль, жёлто-зелёная — PE. На магистралях и в щитах — кабельные бирки с подписью линии. Это занимает минуту и экономит часы будущих разбирательств.
Какие цвета у трёхфазного кабеля?
Современный пятижильный кабель: L1 — коричневый, L2 — чёрный, L3 — серый, N — синий, PE — жёлто-зелёный. В старых сетях фазы были жёлтой, зелёной и красной — при работах со старым щитом сверяйтесь фазоуказателем, а не цветом.
