Освещение склада: высокие пролёты, стеллажи и хайбеи
7 минут · Обновлено 21.08.2026 · С калькулятором · Пишем со своего склада на 127 000 позиций
Тёмный склад — это не эстетика, а деньги: комплектовщик
дольше ищет ячейку, путает артикулы, погрузчик цепляет стеллаж. Мы сами держим склад в Чёрной Грязи
и через эти грабли прошли: главная ошибка — свет проектируют по пустому плану, а потом ставят
стеллажи, и половина светильников оказывается над их крышами. Ниже — калькулятор числа светильников
по площади и высоте, наглядный разрез прохода и нормы, за которые не прилетит предписание.
Калькулятор: сколько светильников нужно складу
Площадь, высота подвеса и зона
Быстрая проверка любого коммерческого предложения:
на каждую точку подвеса нужно минимум ~1 000–1 500 лм на метр высоты. Хайбей на 8 метрах должен
давать 10–15 тысяч люмен — если в смете стоят «50 Вт, 4 500 лм» на такую высоту, до пола этот
свет не долетит, сколько бы точек ни нарисовали.
Почему в проходах темно: оптика решает больше, чем ватты
Стеллажный проход — это колодец: узкая щель глубиной 8–12 метров между двумя стенами из
паллет. Обычный хайбей с широкой оптикой освещает верхние ярусы, а вниз доходят крохи.
Переключите оптику в разрезе — и станет ясно, почему два одинаковых по мощности склада
освещены по-разному.
КСС — кривая силы света, она пишется в паспорте светильника буквой: Д — косинусная,
широкая (~120°), Г — глубокая (60° и уже), К — концентрированная (30°). Правило
простое: открытые зоны и высоты до 6 м — широкая Д; стеллажные проходы от 8 м — только Г-60°
и уже, светильники строго по оси прохода. Тот же ватт, та же цена — другая линза, и на полу
в 3–4 раза больше люкс.
Нормы освещённости: сколько люкс и где мерить
Зона склада
Норма
Где измеряется
Комплектация, упаковка, ОТК
200 лк
на рабочей поверхности (0,8 м)
Экспедиция, приёмка товара
150–200 лк
на полу
Стеллажные проходы (штучный отбор)
75–100 лк
на полу, по оси прохода
Напольное / длительное хранение
50–75 лк
на полу
Проезды техники, коридоры
75 лк
на полу
Аварийное (эвакуационное)
не менее 1 лк
по оси прохода-эвакуации
По СП 52.13330 и отраслевым нормам. Если персонал
читает мелкую маркировку и штрихкоды прямо у стеллажа — берите верхнюю границу диапазона:
разница в счёте за электричество копеечная, а скорость отбора растёт заметно.
Шпаргалка по высотам: какой светильник на какой подвес
Подвес
Светильник
Поток на точку
Оптика
Пример с нашего склада
4 м
линейный ДСП 36–40 Вт
4 000–4 500 лм
широкая (Д)

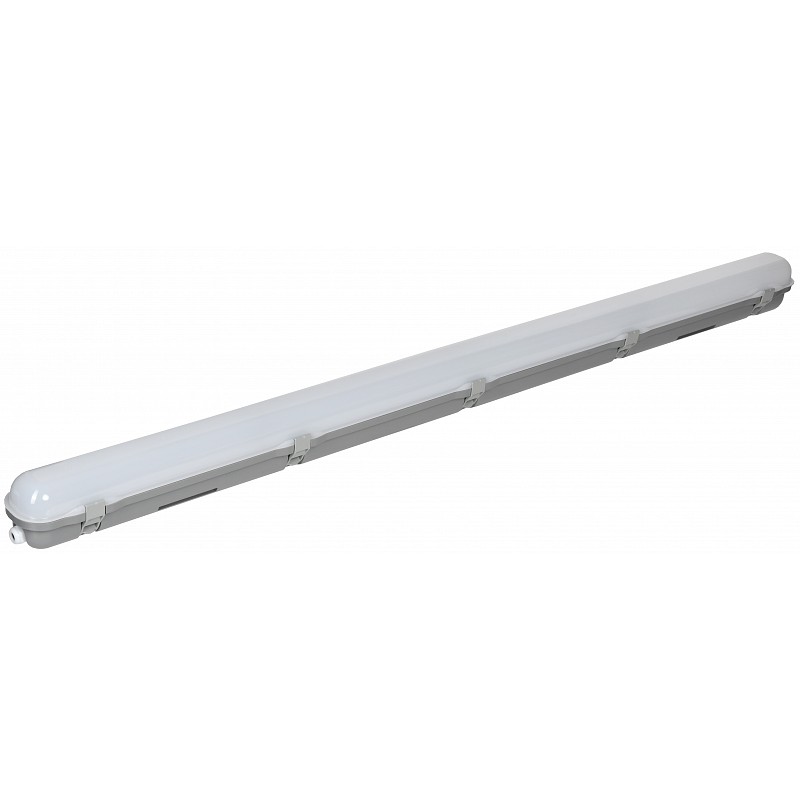

ДСП 1322 40 Вт — сплошной линией вдоль прохода
6 м
хайбей 50–100 Вт
6 000–10 000 лм
Д в открытых зонах
ДСП 7021 50 Вт / ДСП 4021 100 Вт
8 м
хайбей 100–150 Вт
10 000–15 000 лм
Г-60° над проходами

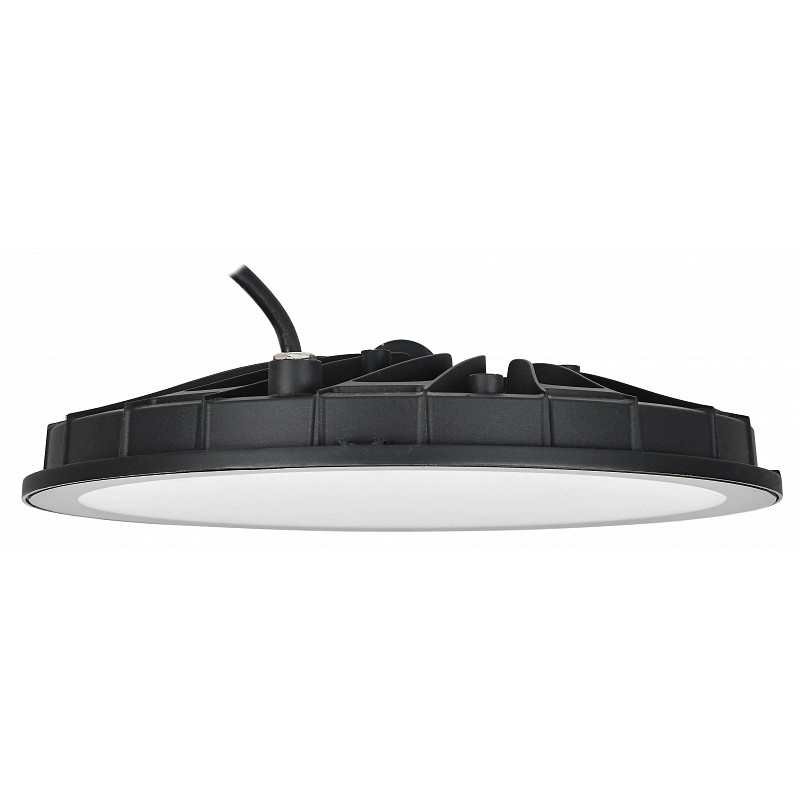

ДСП 4021 150 Вт
12 м
хайбей 200–250 Вт
20 000–26 000 лм
только Г-30…Г-60°
ДСП 4021 200–250 Вт
LED и холодный склад — друзья. Люминесцентные трубки в неотапливаемом пролёте при −15 °C
либо вообще не стартуют, либо выдают 40% потока. Светодиодные ДСП на морозе наоборот чувствуют
себя лучше, чем в жару: драйверы рассчитаны до −40 °C, кристалл на холоде светит чуть ярче и
деградирует медленнее. Наши неотапливаемые пролёты в Чёрной Грязи зимуют на IP65-светильниках
без единой замены — а вот от старых ЛЛ мы избавились именно из-за зимних «незажиганий».
Аварийное освещение проходов — обязательно. Стеллажные проходы — это пути эвакуации:
при отключении сети по их оси должно оставаться не меньше 1 лк. Решается двумя способами —

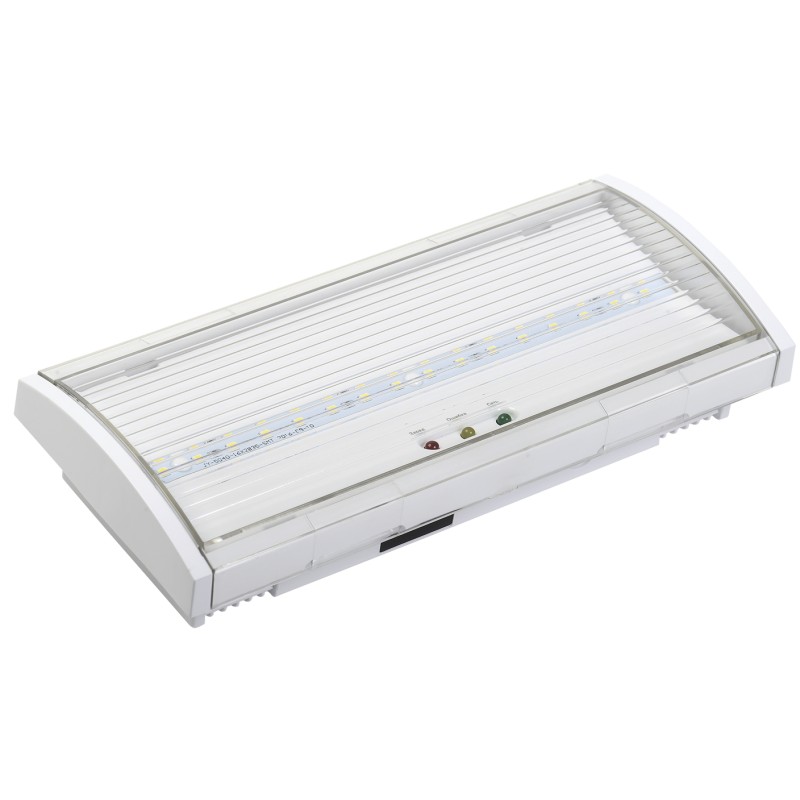

отдельные аварийные светильники ДПА или блоки аварийного питания (БАП), которые встраиваются
в штатные светильники и держат их 1–3 часа. Как выбрать — в отдельных гайдах:
про БАП и
про аварийное освещение целиком.
Частые ошибки. 1) Светильники раскиданы по сетке колонн, а стеллажи
расставлены потом — половина света ложится на крыши стеллажей, в проходах сумерки. Сначала план
стеллажей, потом раскладка по осям проходов. 2) Широкая оптика на подвесе 10–12 м в узких
проходах — внизу 30 лк вместо 100, «лечат» удвоением мощности вместо замены линзы. 3) Расчёт
впритык без коэффициента запаса — пыль на рассеивателях и деградация диодов съедают 20–30%
потока за два-три года. 4) ЛЛ-трубки в неотапливаемом складе — зимние «незажигания» и половинный
поток. 5) Нет аварийного освещения в проходах — первое же предписание при пожарной проверке,
причём доустанавливать по уже смонтированным стеллажам вдвое дороже.
Для складов, производств и логистики: пришлите план склада с расстановкой
стеллажей и высотой — за день вернём раскладку светильников и счёт. Мы сами складской оператор:
держим 127 000 позиций в Чёрной Грязи и знаем по своим пролётам, где темно и как это чинится.
Хайбеи и линейные ДСП — тысячи штук в наличии, отгрузка на следующий день.
Профессиональный расчёт по фотометрии IES. Точный расчёт склада по фотометрии светильника: шаблон «Склад 36×18×8» уже настроен — меняете размеры под свои пролёты, получаете раскладку, изолинии и PDF-отчёт. Бесплатно, работает в браузере.
Зависит от высоты и зоны. Ориентир для стеллажных проходов (100 лк) при подвесе 8 м — 11–12 хайбеев по 150 Вт (15 000 лм каждый); для зоны комплектации на 200 лк — вдвое больше. Калькулятор выше считает по методу коэффициента использования с запасом на пыль и деградацию — подставьте свои цифры.
Какая норма освещённости на складе?
По СП 52.13330: комплектация, упаковка и ОТК — 200 лк на рабочей поверхности; стеллажные проходы со штучным отбором — 75–100 лк на полу; напольное и длительное хранение — 50–75 лк; аварийное освещение путей эвакуации — не менее 1 лк по оси прохода.
Какие светильники ставить на высоту 12 метров?
Хайбеи 200–250 Вт с потоком 20 000–26 000 лм и обязательно узкой оптикой Г-30…Г-60°. Широкая линза на такой высоте размажет свет по верхним ярусам стеллажей, и на полу останутся сумерки, сколько бы ватт ни повесили. Над проходами светильники ставят строго по оси прохода.
Хайбей или линейный светильник — что выбрать?
По геометрии зоны. Узкие стеллажные проходы при подвесе до 6 м удобнее закрывать линейными ДСП сплошной линией вдоль прохода — свет ложится ровной полосой без тёмных пятен. Открытые зоны и высоты от 6 м — хайбеи по сетке с шагом около 1,2 высоты подвеса. На высоте 8–12 м над проходами — хайбеи с узкой КСС по оси прохода.
Работают ли светодиодные светильники в неотапливаемом складе?
Да, мороз для LED — комфортная среда: драйверы рассчитаны до −40 °C, на холоде диоды светят чуть ярче и живут дольше. Берите исполнение IP65 — оно защищает и от конденсата при перепадах температуры. А вот люминесцентные трубки на морозе не стартуют или теряют половину потока — в холодных складах им не место.
Обязательно ли аварийное освещение на складе?
Да. Стеллажные проходы — пути эвакуации, и при пропадании сети по их оси должно оставаться не менее 1 лк в течение минимум часа. Ставят либо отдельные аварийные светильники ДПА, либо БАП — блок аварийного питания, который встраивается в обычный светильник. Отсутствие аварийки — типовое предписание первой же пожарной проверки.
