Реле напряжения: защита от обрыва нуля и 380 В в розетке
7 минут · Обновлено 21.08.2026 · С симулятором аварии · Реле IEK, TDM, EKF, Меандр — со склада
Обрыв нуля в стояке — самая дорогая авария в многоквартирном
доме: за один вечер выгорает техника в десятках квартир разом. Телевизоры, роутеры, платы котлов и
холодильников — всё, что было включено в розетку. Защита стоит от 1 500 ₽ и занимает два модуля на
DIN-рейке. Ниже — симулятор, который показывает аварию по шагам, и подборщик номинала и порогов
под вашу квартиру или дом.
Что происходит при обрыве нуля — симулятор
Один стояк, две квартиры на разных фазах
L1N — общий ноль стояка: целый ✓L2
Квартира 1 · фаза L1 · включено мало
230 В
реле напряжения: нет
✓ телевизор ✓ роутер ✓ плата газового котла
Квартира 2 · фаза L2 · включено много
230 В
реле напряжения: нет
✓ свет ✓ холодильник ✓ стиральная машина
Обе квартиры питаются от одного стояка, но от разных фаз. Между фазами — 380 В,
и только общий ноль делит их на два честных плеча по 230 В. Нажмите «Оборвать ноль».
Скорость реакции при 380 В в сети
Реле напряжения≈ 0,02 с — техника цела
Гибель импульсного БП~1–3 с
Автомат и УЗОне сработают — это не их авария
Физика простая: после обрыва нуля две квартиры на разных фазах оказываются включёнными
последовательно между линейными 380 В. Напряжение делится обратно пропорционально нагрузке:
у кого включена одна зарядка — тому достаётся 300–380 В, у кого работает стиралка и духовка — 100–150 В.
Автомат при этом молчит (ток не превышен), УЗО молчит (утечки нет). Единственный аппарат, который
«видит» вольты, — реле напряжения: оно измеряет сеть сотни раз в секунду и рвёт фазу за
сотые доли секунды — быстрее, чем успевает перегреться входной каскад любого блока питания.
Подбор реле: номинал, схема, пороги
Что защищаем?
Номинал реле берут минимум на ступень выше вводного автомата —
чтобы контакты реле не работали на пределе. Универсальный выбор «на вырост» для однофазного ввода —
63 А: перекрывает любой бытовой ввод до 50 А включительно.
Реле, УЗО, автомат, стабилизатор, УЗИП — кто от чего спасает
Авария
Реле напряжения
УЗО
Автомат
Стабилизатор
УЗИП
Обрыв нуля — 380 В в розетке
✓ отключит за 0,02 с
✕
✕
частично — часто гибнет сам
✕
Скачок при аварии на подстанции
✓
✕
✕
частично
✕
Просадка до 150–170 В
✓ отключит и подождёт
✕
✕
✓ вытянет до 220
✕
Хронически низкие 180–200 В
✕ не лечит, только рвёт
✕
✕
✓ это его работа
✕
Утечка тока, удар током
✕
✓
✕
✕
✕
КЗ и перегрузка
✕
✕
✓
✕
✕
Грозовой импульс (микросекунды)
✕ не успевает физически
✕
✕
✕
✓
Это не конкуренты, а связка: в щите они стоят по порядку вводной автомат → реле напряжения →
УЗО → групповые автоматы. Реле не заменяет ничего из списка — и ничто из списка не заменяет реле.
От грозового импульса (тысячи вольт за микросекунды) реле не спасает принципиально — его
электромагнитному контакту нужны миллисекунды, а импульс уже прошёл. Для грозы ставится
УЗИП, и это отдельная ступень защиты.
Про задержку повторного включения. Когда сеть вернулась в норму, реле включает квартиру не
сразу, а через выставленное время. Это не прихоть: компрессор холодильника или кондиционера, остановленный
под давлением, при мгновенном рестарте клинит — пусковой ток на заклинившем роторе добивает мотор.
Ставьте задержку 5–6 минут — за это время давление в контуре выравнивается. Заводская задержка
«по умолчанию» у многих реле — 5–10 секунд, её нужно менять руками. Кстати, легендарные на профильных
форумах УЗМ-51М и УЗМ-50Ц от Меандра держат марку не первый десяток лет именно за продуманную
автоматику повторного включения — УЗМ-50Ц есть у нас на складе.
Частые ошибки. 1) Номинал реле равен номиналу вводного автомата —
реле 32 А за автоматом 32 А работает на пределе и греется: берите на ступень выше, а лучше 63 А.
2) Задержка повторного включения 5–10 секунд «как с завода» — компрессор холодильника стартует под
давлением и клинит: ставьте 5–6 минут. 3) Одно трёхфазное реле на дом, где вся техника однофазная, —
просадка на одной фазе гасит весь дом, включая котёл и свет: нужны три однофазных. 4) Пороги «пошире,
чтобы не щёлкало» — 150/290 В: техника при этом медленно деградирует, а реле превращается в муляж.
5) Ждут от реле защиты от молнии — это работа УЗИП, реле физически не успевает. 6) Реле в розетку
только для котла, а щит без защиты — сгорит всё остальное: розеточное реле — дополнение, а не замена
вводного.
Монтажникам, УК и снабженцам: реле напряжения IEK, TDM, EKF, Меандр, Новатек-Электро —
тысячи штук на складе Чёрная Грязь, номиналы 16–63 А, одно- и трёхфазные. Оптовые цены от коробки,
комплектация щитов под объект: реле + автоматы + УЗО одной отгрузкой, доставка своим транспортом
по Москве и МО завтра.
В стояк приходят три фазы и общий ноль; между фазами — 380 В, и именно ноль делит их на нормальные 230 В для каждой квартиры. Если ноль отгорает (окисленная скрутка в этажном щите, халтура при ремонте стояка), квартиры на разных фазах оказываются соединёнными последовательно между 380 В — и напряжение делится по нагрузке: у кого включено мало, у того 300–380 В, у кого много — 100–150 В. Автомат и УЗО эту аварию не видят.
Какой номинал реле напряжения выбрать?
Минимум на ступень выше вводного автомата: автомат 25 А — реле 32–40 А, автомат 32 А — реле 40–63 А, автомат 50 А — реле 63 А. Универсальный выбор для квартиры и дома с однофазным вводом — 63 А: перекрывает любой бытовой ввод и не греется. При токах выше 63 А реле ставят в связке с модульным контактором: реле управляет, контактор коммутирует.
Реле ставить до или после УЗО?
Порядок в щите: вводной автомат → счётчик → реле напряжения → УЗО → групповые автоматы. Реле должно защищать всё, включая само УЗО, — электроника «электронных» УЗО тоже боится 380 В. Реле рвёт только фазу, поэтому на схему разводки нуля не влияет.

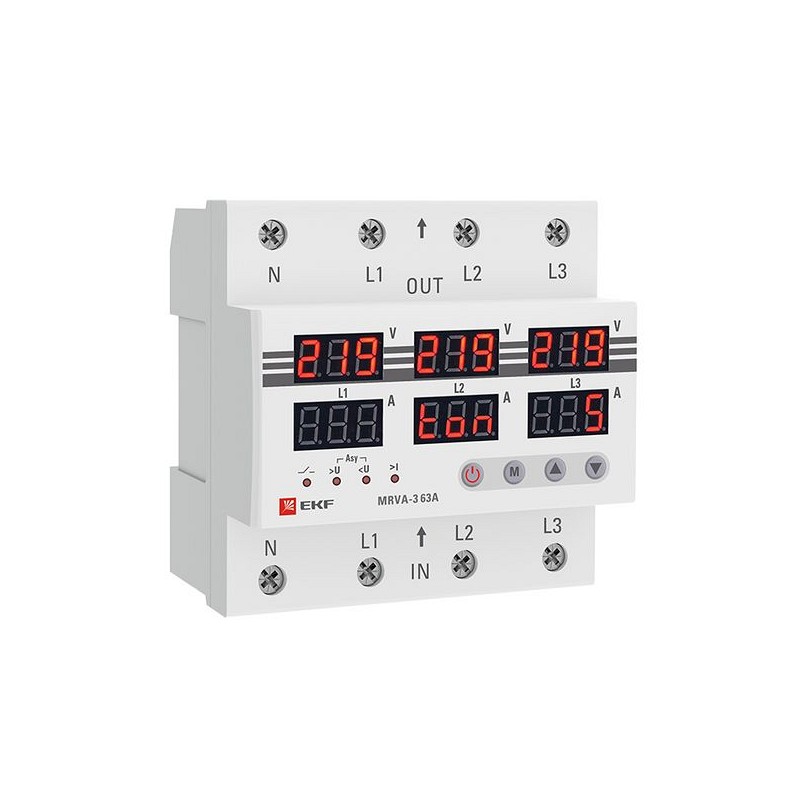

Одно трёхфазное реле или три однофазных?

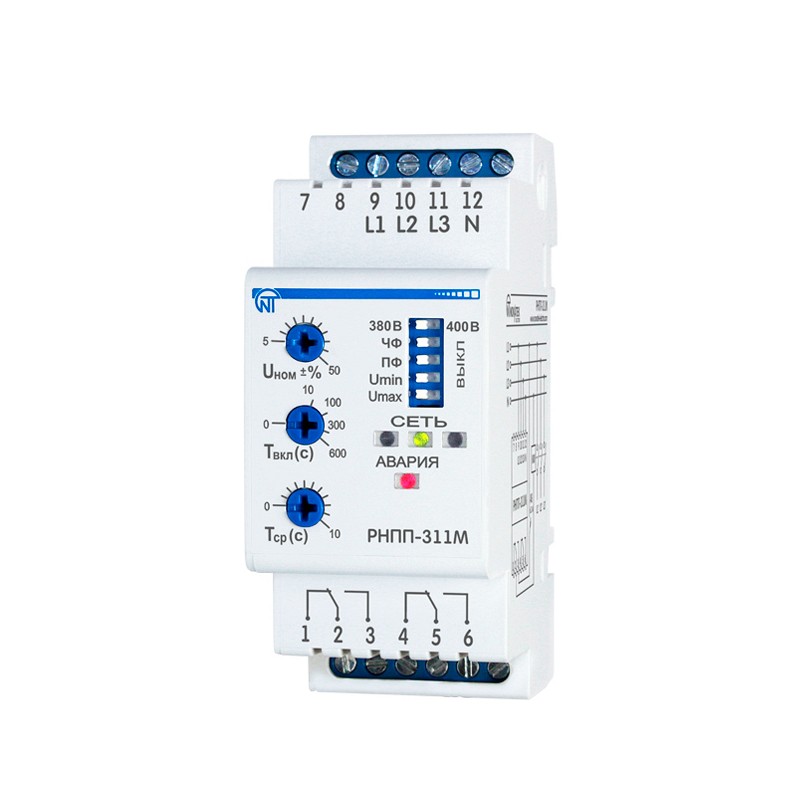

Если в доме есть трёхфазные потребители (насос, станок, трёхфазный котёл) — одно трёхфазное реле типа РНПП-311М: при обрыве или перекосе любой фазы оно отключает все три сразу, иначе двигатель сгорит на двух фазах. Если вся техника однофазная — три независимых однофазных реле, по одному на фазу: авария на одной фазе отключит только её, а свет и котёл на остальных продолжат работать.
Какие пороги и задержку выставить?
Стандарт для квартиры: нижний порог 170 В, верхний 255–265 В. Если есть газовый котёл — нижний поднимают до 185–190 В: электроника котла начинает сбоить раньше, чем что-то сгорит. Задержка повторного включения — 5–6 минут, если на линии холодильник или кондиционер: компрессору нужно время сбросить давление, иначе рестарт под нагрузкой его клинит.
Заменяет ли реле напряжения стабилизатор или УЗИП?
Нет. Реле только отключает при выходе за пороги — оно не исправляет напряжение. Если в сети хронические 180–200 В, нужен стабилизатор: реле в такой сети будет просто держать дом отключённым. От грозового импульса реле тоже не спасает — импульс в тысячи вольт проходит за микросекунды, реле физически не успевает: для этого ставится УЗИП. Полная защита ввода — это связка: УЗИП + реле напряжения + УЗО.
