Молния бьёт в линию за километр от дома — а сгорают ваш котёл, роутер и телевизор: по проводам прилетает импульс в тысячи вольт за микросекунды. Автоматы и УЗО против него бессильны — нужен УЗИП. Нажмите «Молния» и посмотрите, как он срезает импульс в землю.
Как УЗИП спасает технику — симуляция
Классы УЗИП — каскад защиты
| Класс | Где ставится | Что снимает | Наша серия |
|---|---|---|---|

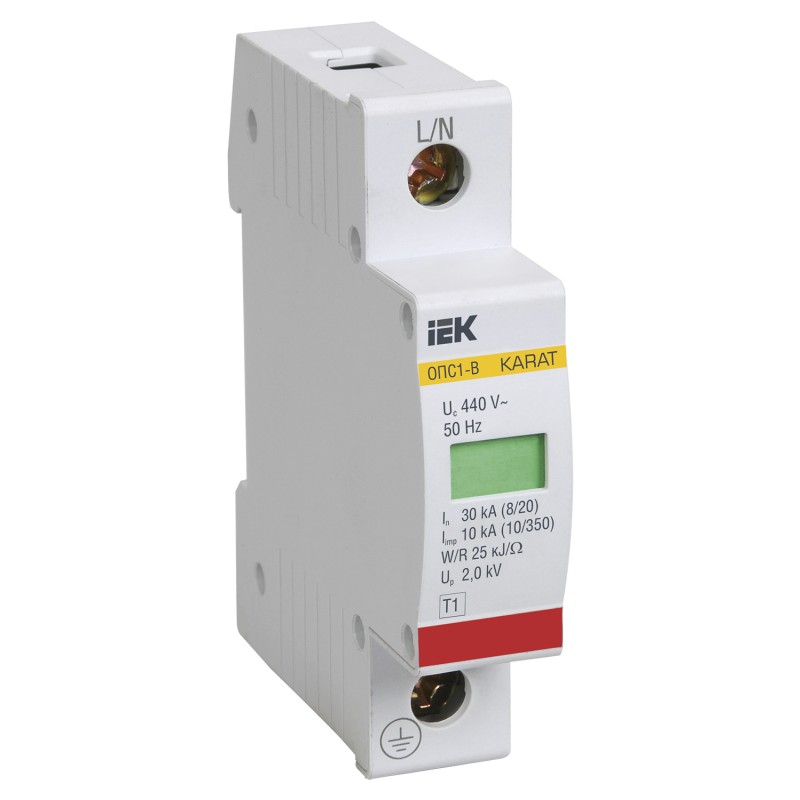

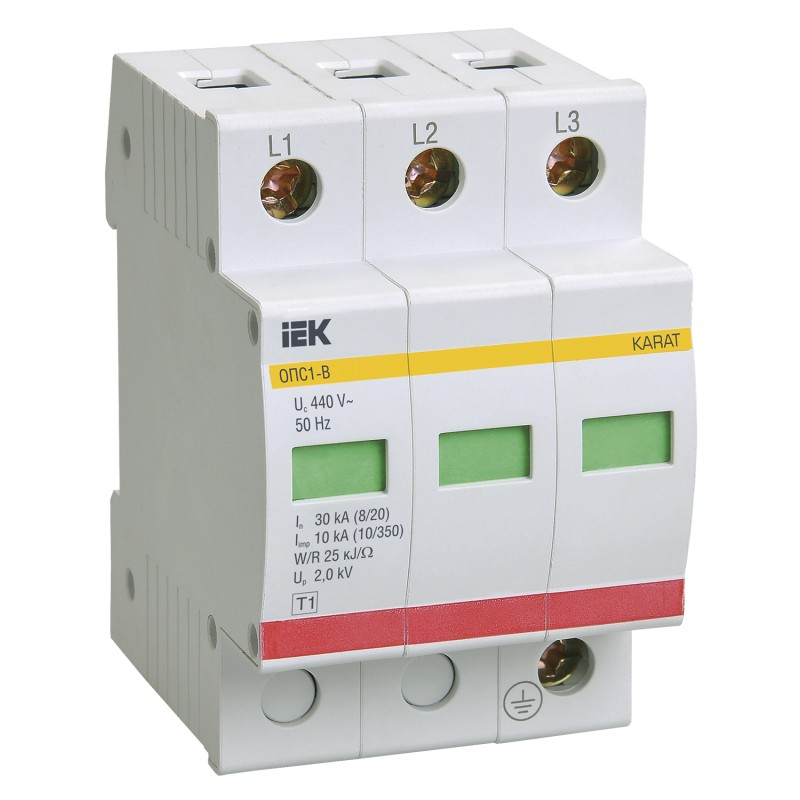

| B (I) | вводной щит дома с воздушной линией | прямой грозовой импульс, десятки кА | ОПС1-B |

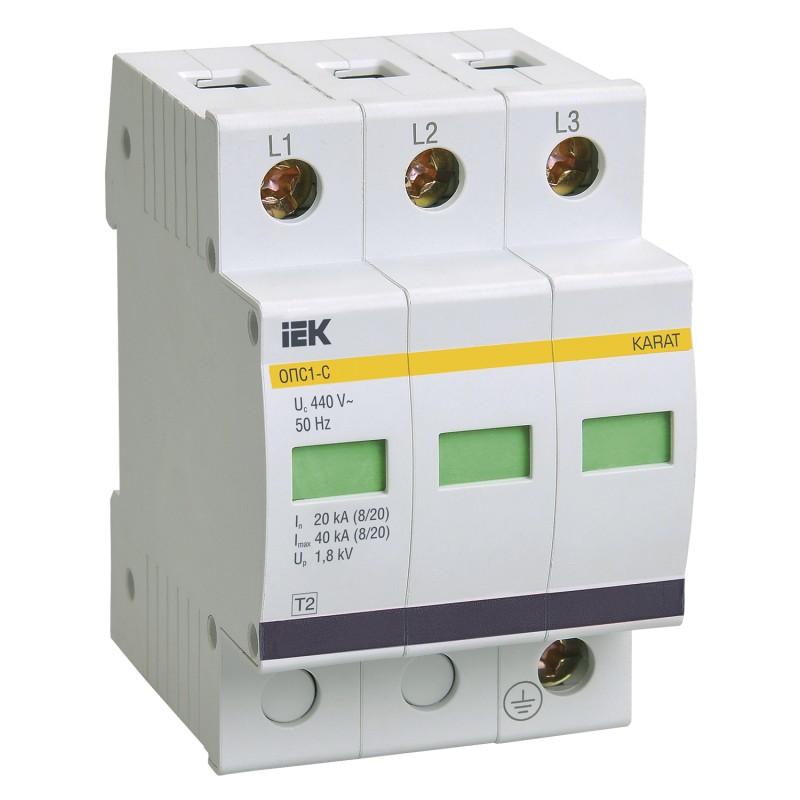

| C (II) | распределительный щит | остаточный импульс после B, коммутационные скачки | ОПС1-C |

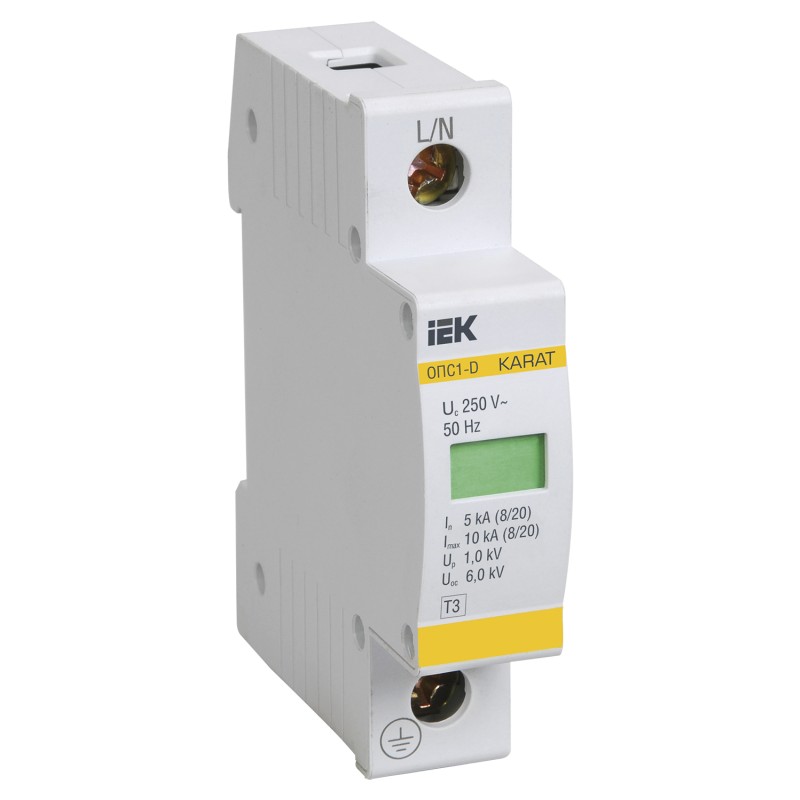

| D (III) | у чувствительной техники (котёл, серверная) | то, что просочилось, до безопасного уровня | ОПС1-D |
Частному дому с воздушным вводом нужен каскад B + C (при расстоянии между ними меньше 10 метров по кабелю берите комбинированный B+C); квартире в городе обычно достаточно C, а котлу — персональный D. УЗИП ставится ПОСЛЕ вводного автомата и ДО УЗО, через предохранители или автомат по паспорту.
Что понадобится
Цены «от» и наличие — живые, со склада Чёрная Грязь.
от 2 716 ₽
✓ В наличии: 640 шт
от 1 631 ₽
✓ В наличии: 1 430 шт
от 1 136 ₽
✓ В наличии: 870 шт
от 5 980 ₽
✓ В наличии: 663 шт
от 9 274 ₽
✓ В наличии: 492 шт
Главное условие: УЗИП не работает без заземления. Весь смысл прибора —
слить импульс В ЗЕМЛЮ: нет контура — сливать некуда, варистор погибнет героически и бесполезно.

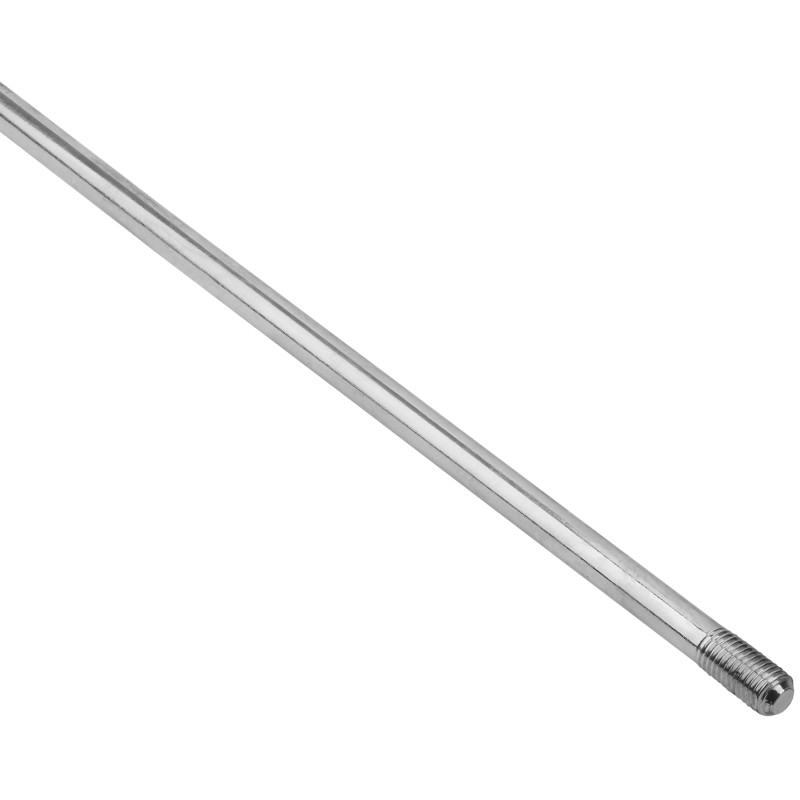

Сначала заземление (наш гайд — две схемы контура), потом УЗИП. И после каждой серьёзной грозы
посмотрите на окошко индикатора: красный флажок — модуль отработал своё и меняется (у ОПС1
сменные вставки, менять весь корпус не нужно).
Частые вопросы
У меня стоит УЗО — зачем ещё УЗИП?
Это защиты от разного: УЗО ловит утечку тока на землю и спасает человека, УЗИП срезает микросекундные импульсы перенапряжения и спасает технику. Грозовой импульс проходит через УЗО не заметив его. Полный щиток дома — автоматы + УЗО + УЗИП, каждый на своей работе.
Куда именно подключается УЗИП в щитке?
Параллельно сети: фаза (и ноль, по схеме производителя) — на клеммы УЗИП, клемма заземления — на шину PE максимально коротким проводом (до 0,5 м, сечение от 6 мм² для класса C, от 16 мм² для B). Место — после вводного автомата, до УЗО: срабатывание УЗИП не должно выбивать УЗО всего дома.
Дом с воздушной линией — какой класс брать?
Каскад: B на вводе (принимает основной удар) плюс C в распределительном щите (дочищает). Если между ними меньше 10 метров кабеля — импульсы не успевают затухать, берите комбинированный УЗИП B+C одним модулем. Для котла добавьте D — его электроника самая нежная и самая дорогая в ремонте.
Нужен ли УЗИП в квартире?
В городской многоэтажке прямой грозовой импульс маловероятен, но коммутационные скачки (лифты, сварка соседей, аварии сети) — обычное дело. Один модуль класса C в квартирном щитке — недорогая страховка для всей электроники. Обязательное условие то же: исправный PE.
УЗИП защитит, если молния ударит прямо в дом?
Нет — от прямого удара в крышу защищает молниеотвод (внешняя молниезащита), это отдельная система. УЗИП — про импульсы, приходящие ПО ПРОВОДАМ: удары в линию, в соседние объекты, наводки. Для полной картины дому с воздушным вводом нужно и то и другое.
Как понять, что УЗИП «сработался»?
По окошку-индикатору на корпусе: зелёный — модуль жив, красный — варистор исчерпан и вставку пора заменить. Проверяйте после сильных гроз. Сменная вставка стоит заметно дешевле сгоревшего котла — держите одну в запасе на грозовой сезон.
