Заземление — это фундамент всей защитной электрики дома:
без него УЗО срабатывает с опозданием, УЗИП бесполезен, а корпуса техники ждут случая. Хорошая
новость: контур для дома делается за выходные. Сравните две схемы и выберите свою.
Классика или модульный штырь?
Цель обеих схем одна:
сопротивление растеканию не выше 30 Ом для частного дома (для газового котла смотрите требования
поставщика газа — часто просят 10 Ом). Проверяется замером после монтажа.

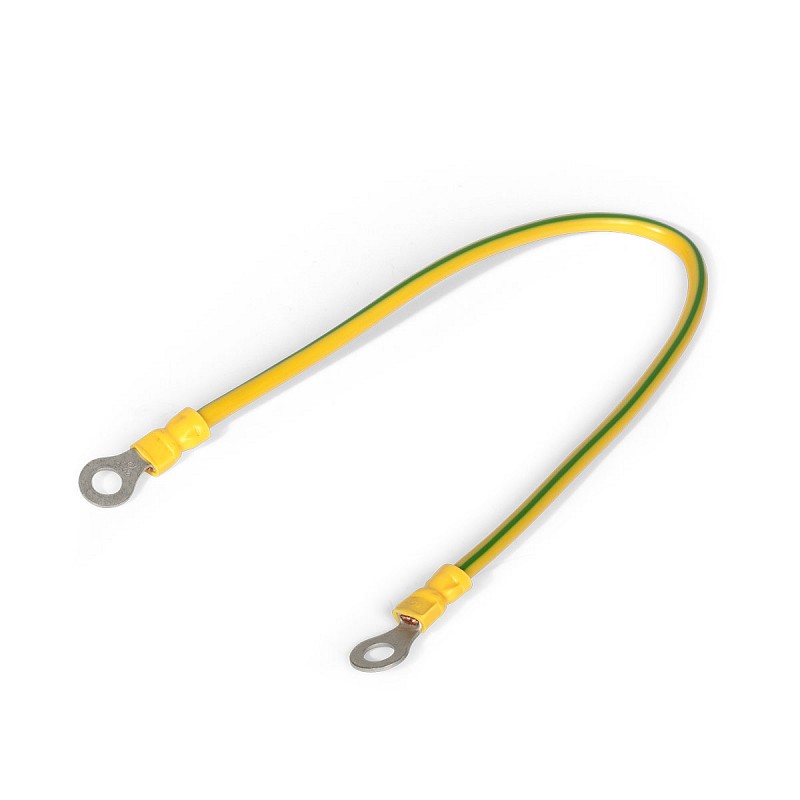

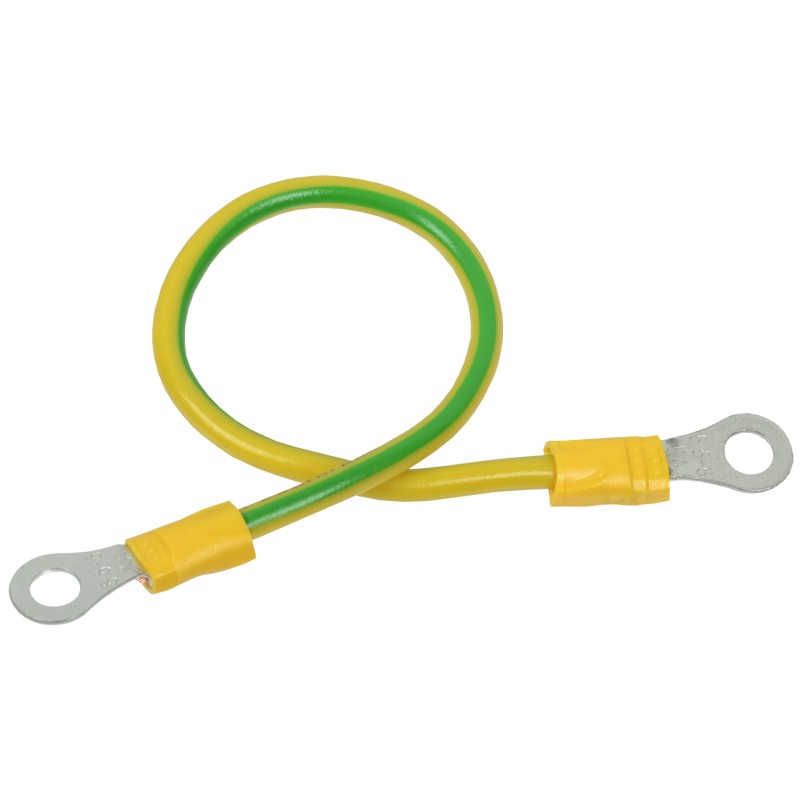

Что понадобится
Цены «от» и наличие — живые, со склада Чёрная Грязь.
У стены дома со стороны щитка, в 1–1,5 м от фундамента. Приямок 30×30 см глубиной 50 см — верх штыря спрячется ниже уровня земли.
Забейте первый стержень
Оцинкованный стержень 16×1500 мм с заострённым наконечником — кувалдой или перфоратором с насадкой. Оставьте 20 см над дном приямка.
Наращивайте через муфты
Следующий стержень — через резьбовую муфту, и снова вниз. Для средней полосы хватает 6 м (4 стержня); в сухом песке — глубже. Штырь пошёл тяжело и «звенит» — упёрлись в камень, сместите точку.
Подключите проводник
Латунный зажим на верхний стержень, от него — медный проводник 10 мм² (или полоса) до шины PE в щитке. Соединение в приямке промажьте токопроводящей смазкой и закройте лючком.
Замерьте сопротивление
Прибором (измеритель сопротивления заземления) или вызовите электролабораторию: до 30 Ом — норма для дома, не уложились — добейте ещё стержень. Результат — в паспорт заземляющего устройства.
Частые ошибки. 1) «Заземлились» на трубу водопровода или арматуру
фундамента — сопротивление непредсказуемо и меняется по сезону. 2) Чёрный металл без оцинковки —
через 5–7 лет от уголка остаётся труха. 3) Соединения в земле на болтах без защиты — окисляются;
под землёй классика — сварка, у модульных систем — муфты и смазка. 4) Контур есть, а в щитке
ноль и PE не разделены — читайте про TN-C-S ниже, без разделения смысл контура теряется.
Частые вопросы
Треугольник или модульный штырь — что выбрать?
Модульный штырь выигрывает почти всегда: одна точка вместо траншей, без сварки, монтаж за полдня, глубинные слои грунта влажнее — сопротивление стабильнее по сезонам. Треугольник оправдан там, где грунт каменистый и глубоко не забьёшься, а сварочный аппарат под рукой.
Что такое TN-C-S и «разделение PEN»?
К дому со столба приходят фаза и совмещённый PEN-проводник. В вводном щитке PEN разделяется на рабочий ноль N и защитный PE, и именно к точке разделения подключается ваш контур. После разделения N и PE нигде не соединяются. Это и есть система TN-C-S — стандарт для частных домов.
Какое сопротивление должно быть у контура?
Для повторного заземления на вводе частного дома — до 30 Ом. Газовщики для котельного оборудования часто требуют до 10 Ом — уточните в своих техусловиях. Замер делается специальным прибором, «мультиметром на глазок» сопротивление растеканию не измерить.
Можно ли просто вбить один уголок и успокоиться?
Один короткий электрод в сухом грунте даёт 60–150 Ом — это имитация заземления: индикатор «земля есть», а при аварии ток уходить некуда. Либо глубина (модульные 6–9 м), либо площадь (три электрода полосой) — физику не обмануть.
Зачем заземление, если стоит УЗО?
Они работают в паре: с заземлением утечка при пробое уходит в землю, и УЗО отключает линию МГНОВЕННО, не дожидаясь прикосновения человека. Без заземления УЗО сработает только когда кто-то уже коснулся корпуса. Подробнее — в нашем гайде про УЗО с симуляцией.
В квартире нужно что-то делать?
Нет: контур — забота дома и застройщика. В квартире ваша задача — трёхжильная проводка и PE на всех розетках. В старом фонде без PE самодельные «заземления» на батарею или стояк запрещены и опасны — там правильный минимум это УЗО.
