Как подключить варочную панель: клеммы и перемычки
6 минут · Обновлено 20.08.2026 · Схема проверена инженером · Кабель, автоматы и розетки 32 А — на складе
Варочная панель — самый мощный прибор в квартире:
7 кВт на пике. Ей нужна своя линия от щитка и правильные перемычки на клеммнике — именно на них
спотыкается большинство. Переключите тип сети на схеме — перемычки перестроятся сами.
Клеммник панели — выберите свою сеть
Перемычки идут в комплекте
панели (латунные пластинки под клеммами). Нумерация 1–5 у большинства производителей совпадает,
но перед подключением сверьтесь с наклейкой-схемой на корпусе — она приклеена возле клеммника.
Что понадобится
Цены «от» и наличие — живые, со склада Чёрная Грязь.

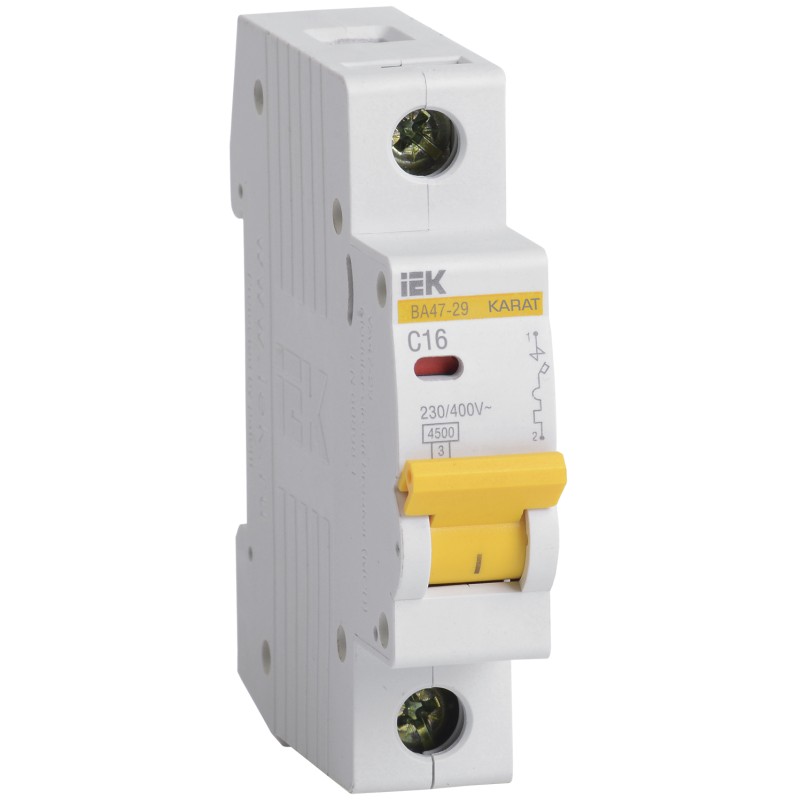

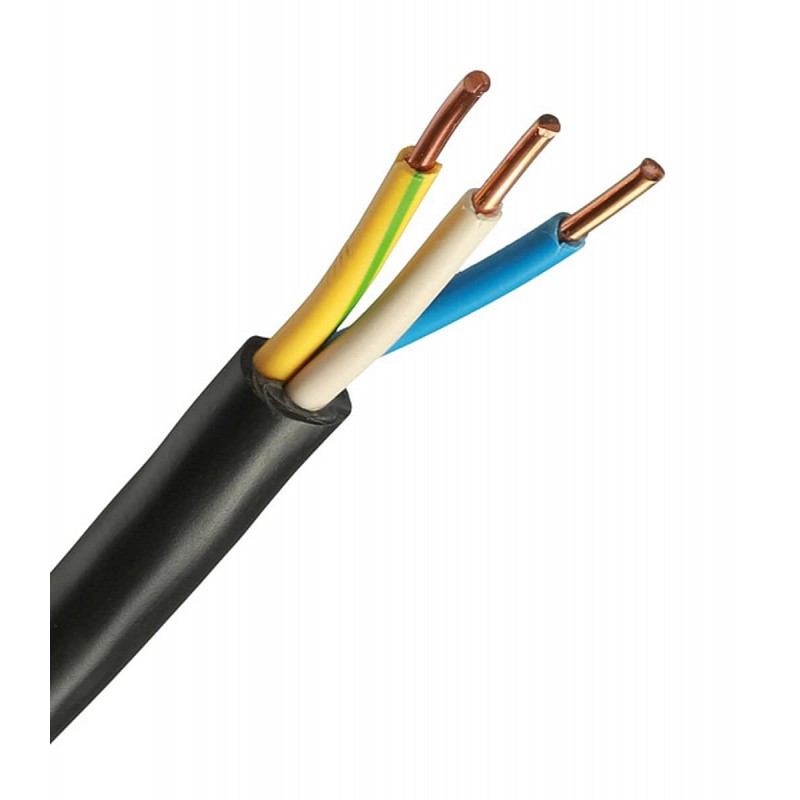

От щитка: медный кабель 6 мм² (три жилы при 220 В), автомат 32 А, УЗО 40 А/30 мА или дифавтомат. Розеточные линии кухни для панели не подходят — считали в гайде по сечениям.
Выберите способ соединения

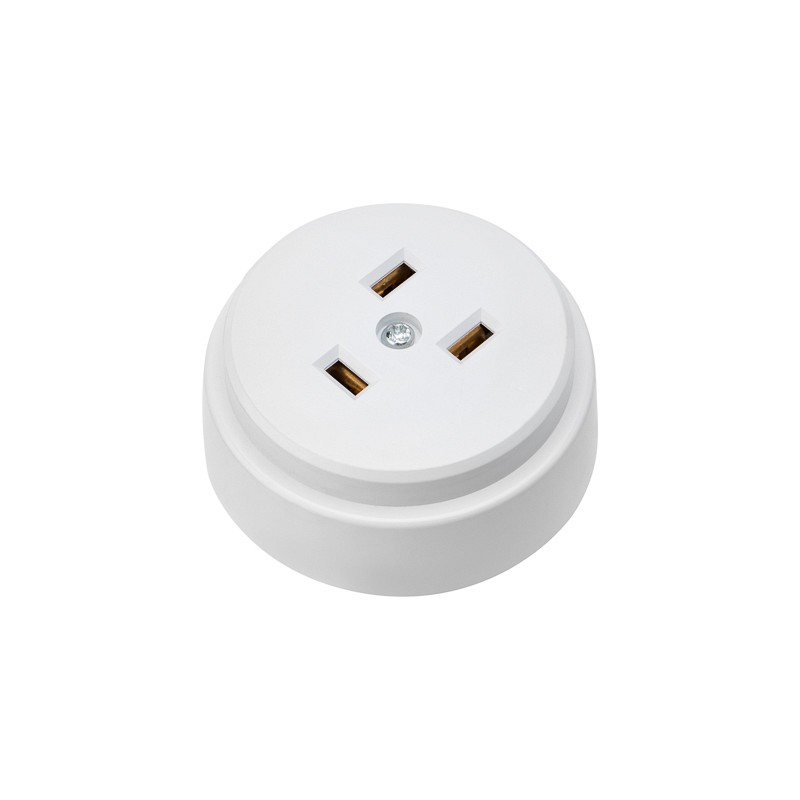

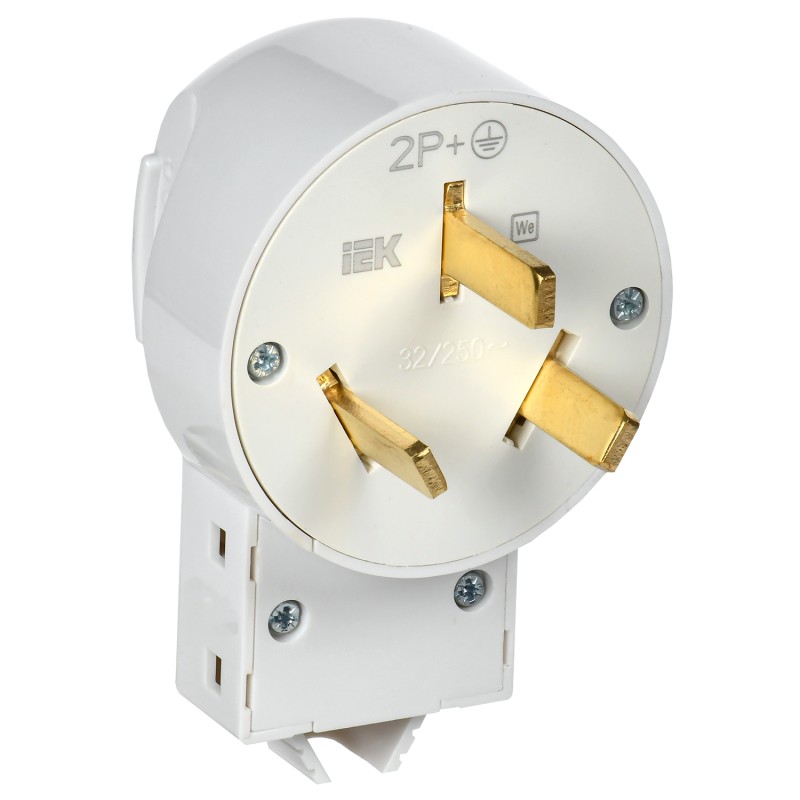

Два равноправных пути: силовая розетка 32 А с вилкой (панель можно отключить не лазя в щиток) или напрямую через клеммную коробку за мебелью. Обычная розетка 16 А — не вариант.
Поставьте перемычки
По схеме выше: для 220 В — перемычки между клеммами 1-2-3 (фаза) и 4-5 (ноль); для 380 В 2N — перемычка только 2-3, фазы L1 и L2 на разные клеммы. PE — всегда на отдельную клемму заземления.
Затяните и проверьте механику
Многожильные концы — только с наконечниками НШВИ. Протяните клеммы с усилием и подёргайте каждую жилу: на 30 А слабый контакт превращается в нагреватель.
Первый запуск
Включите автомат, снимите блокировку от детей (значок замка — частая «поломка» новых панелей!) и прогоните все конфорки на максимум по очереди, контролируя, что автомат держит и клеммник холодный.
Частые ошибки. 1) Перемычки не поставлены — работает половина конфорок
или панель уходит в ошибку. 2) Панель воткнута в обычную розетку 16 А — оплавление гарантировано на
первом борще. 3) N и PE перепутаны местами — УЗО выбивает «без причины». 4) Духовка посажена на линию
панели напрямую — духовому шкафу положена своя линия 16 А. 5) Затяжка «пальцем» — на таких токах
клеммы тянут отвёрткой с моментом.
Частые вопросы
Можно ли включить варочную панель в обычную розетку?
Полноразмерную (7+ кВт) — нет: обычная розетка и её линия рассчитаны на 16 А (3,5 кВт). Исключение — компактные панели на 2 конфорки до 3,5 кВт с обычной вилкой из коробки: их можно, но только в розетку на отдельной линии. Если у панели вилки нет — производитель уже намекнул, что ей нужна выделенная линия.
Зачем подключение на две фазы (380 В 2N)?
Нагрузка делится пополам между фазами: вместо 32 А по одной жиле — по 16 А на каждую. Меньше сечение кабеля, меньше нагрев. Актуально в новостройках с трёхфазным вводом. Мощность панели от этого не меняется — меняется только распределение тока.
Варочная панель и духовой шкаф — можно на одну линию?
Правильно — раздельно: панели линия 32 А (6 мм²), духовке — своя 16 А (2,5 мм²): духовой шкаф — обычный прибор до 3,5 кВт с вилкой. «Сдвоенные» комплекты, рассчитанные производителем на общее подключение, — исключение, у них это прописано в паспорте.
Каким проводом соединять панель с розеткой или коробкой?
Гибким: ПВС или КГ 3×4 (до 5,9 кВт) либо 3×6 (выше). Жёсткий ВВГ — для стационарной линии в стене, а последний метр до подвижной техники удобнее и правильнее делать гибким кабелем с наконечниками НШВИ.
Подключил панель — она не включается или мигает замок. Что это?
В девяти случаях из десяти это блокировка от детей: подержите кнопку с ключом/замком 3–5 секунд. Оставшийся случай — перепутанные перемычки: панель видит «неправильную» сеть и уходит в защиту. Схема на корпусе + наш интерактив выше решают вопрос.
Нужно ли УЗО на линию варочной панели?
Да: кухня — влажная зона, панель — прибор с металлическими частями и ТЭНами. УЗО 40 А/30 мА или дифавтомат 32 А/30 мА. Как выбрать между ними — в нашем гайде про УЗО с симуляцией утечки.
