Контактор модульный КМ: зачем нужен и как подключить
7 минут · Обновлено 21.08.2026 · С живой схемой · КМ 16–100 А — на складе
Выключатель на 10 А не обязан тянуть 3 кВт уличных
прожекторов, а автомат в щите не обязан работать выключателем. Между слабым сигналом и мощной
нагрузкой ставится контактор модульный КМ: его катушка слушает кнопку, фотореле или таймер,
а силовые контакты коммутируют нагрузку — сотни тысяч циклов без подгорания. Как это работает —
смотрите на живой схеме, номинал — считайте в подборщике ниже.
Как это работает — пощёлкайте сами
Внутри КМ — электромагнит и группа мощных контактов с дугогасительными камерами. Подали 230 В
на клеммы A1–A2 — магнит притянул якорь, контакты замкнулись со щелчком. Сняли напряжение —
пружина вернула всё обратно. Ключевой фокус: по цепи управления бегут доли ампера, поэтому
кнопка, фотореле, термостат или контроллер умного дома не изнашиваются и не греются — тяжёлую
работу с силовым током и дугой делает контактор. Именно поэтому кнопки «живут» десятилетиями,
а провод к ним достаточно проложить сечением 1,5 мм² — хоть через три этажа.
Автомат, реле или контактор — кто за что отвечает
Устройство
Что делает
Ресурс коммутаций
Когда ставить
Автоматический выключатель
Защищает линию от КЗ и перегрузки
Тысячи циклов — механика не для ежедневных щелчков
Только защита. «Выключать свет автоматом» — путь к его смерти
Контактор модульный КМ
Коммутирует нагрузку по сигналу на катушку
Сотни тысяч циклов под нагрузкой
Всё, что включается часто или автоматикой: свет, обогрев, розеточные группы
Импульсное реле
Меняет состояние по короткому импульсу кнопки
Десятки тысяч циклов
Свет по кнопкам с многих мест, нагрузка до 16 А
Промежуточное реле
Размножает и развязывает слаботочные сигналы
—
Цепи автоматики до 8–10 А; силу не тянет
Коротко: автомат защищает, контактор коммутирует. В правильном щите они стоят парой —
автомат сверху по линии подбирается не крупнее номинала контактора, тогда при КЗ автомат
отработает раньше, чем контакты КМ успеют пострадать.
Подбор контактора под нагрузку
Что коммутируем?
Расчёт по рабочему току с запасом на характер нагрузки.
Номинал контактора в каталогах указан для категории AC-1 (резистивная нагрузка) — для LED и моторов
реальный допустимый ток ниже, поэтому запас не прихоть, а условие долгой жизни контактов.
Типовые задачи и номиналы
Задача
Кто даёт сигнал на катушку
Типовой КМ
Уличное и дворовое освещение 2–3 кВт LED
Фотореле или астротаймер
КМ 25–32 А, 2 полюса
Лестничное и дежурное освещение подъезда
Таймер, датчик движения
КМ 16–20 А, 2 полюса
«Мастер-выключатель»: уходя, гасим всё
Выключатель у двери в цепи катушки
КМ 40–63 А, 4 полюса
Электрокотёл, ТЭН 6–9 кВт, 3 фазы
Термостат котла
КМ 25–40 А, 4P (например, КМ40-40М)
ИТП, насосные группы
Контроллер шкафа автоматики
КМ 16–25 А
Розетки офиса — «всё выключить на ночь»
Недельный таймер или мастер-кнопка
КМ 63 А, 4 полюса
Про гудение катушки. Лёгкий гул 50 Гц у контактора с AC-катушкой — норма: это переменное
магнитное поле. Громкое гудение и дребезг — уже симптом: пыль или окалина на магнитопроводе, либо
просадка напряжения на катушке (длинная слаботочная линия, плохой контакт). Если щит стоит рядом

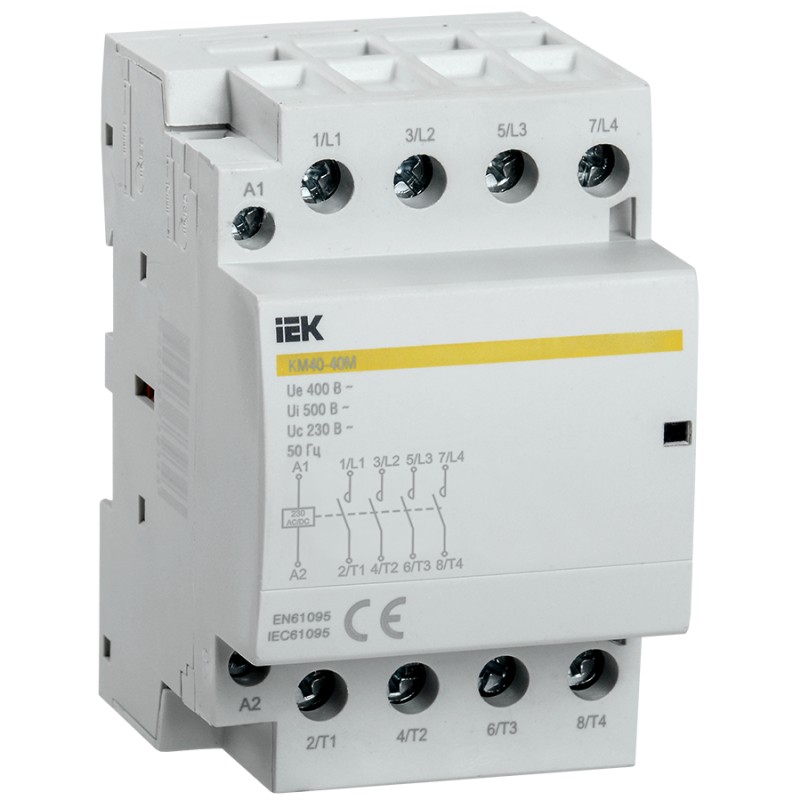

с жилой комнатой — берите исполнение с универсальной катушкой AC/DC (как у КМ40-40М): они заметно
тише и не боятся «грязного» напряжения.
Про автоматику. Фотореле, астротаймер и датчик движения — идеальные напарники КМ: их
встроенный контакт рассчитан на 5–10 А и быстро залипает от пусковых токов LED-драйверов, а через
катушку контактора они управляют хоть 60 амперами. Схема всегда одна: датчик → катушка A1–A2 →
силовые контакты → нагрузка. Как выбрать и куда ставить датчики — в гайде
про датчики движения.
Частые ошибки. 1) Свет двора «выключают автоматом» — механика автомата
не рассчитана на ежедневные щелчки, через год он перестаёт держаться во включённом положении.
2) Фотореле напрямую тянет 2–3 кВт LED — контакт залипает от пусковых бросков драйверов: только через
контактор. 3) Номинал КМ «впритык» по мощности для LED — пусковой ток драйверов в 5–10 раз выше
номинального, запас ×2 обязателен. 4) Катушку 230 В сажают на 400 В (две фазы) — сгорает мгновенно:
проверяйте, что на A1–A2 приходит фаза и ноль. 5) Путают НО и НЗ контакты — нагрузка оказывается
включена, когда должна быть выключена: читайте маркировку на корпусе. 6) К кнопке тянут кабель
«как на силу» — в цепи катушки достаточно 1,5 мм², экономия на меди заметная.

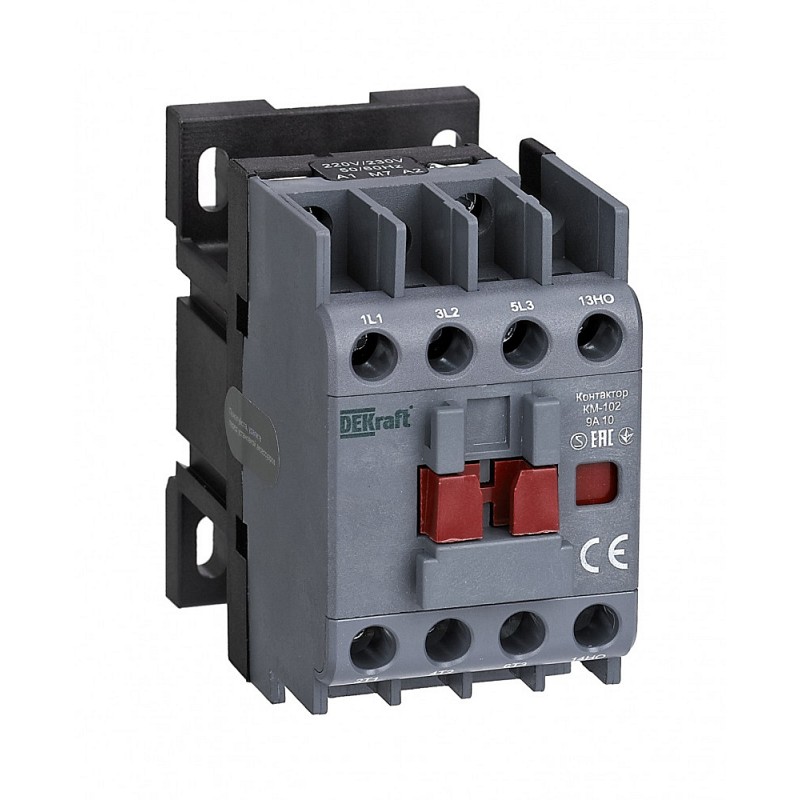

Для щитовиков, УК и монтажных бригад: контакторы модульные 16–100 А —
IEK, EKF, Dekraft, ЭРА — тысячи штук на складе Чёрная Грязь. Отгрузка на следующий день своим
транспортом по Москве и МО, опт от упаковки. Соберёте щит — подберём комплектацию по вашей схеме.
Чем контактор отличается от автоматического выключателя?
Автомат — это защита: он рвёт цепь при КЗ и перегрузке и не рассчитан на ежедневную коммутацию. Контактор — это «мышцы»: он включает и выключает нагрузку по сигналу на катушку сотни тысяч раз. В щите они работают парой: автомат защищает линию, контактор её коммутирует. Использовать автомат как выключатель света — убить его механику за год.
Почему нельзя подключить прожекторы прямо через фотореле?
Контакт фотореле рассчитан на 5–10 А резистивной нагрузки, а LED-прожекторы в момент включения дают бросок тока в 5–10 раз выше номинала — конденсаторы драйверов заряжаются лавиной. Контакт фотореле от таких бросков подгорает и залипает за сезон. Правильно: фотореле управляет катушкой КМ (доли ампера), а прожекторы висят на силовых контактах контактора.
Контактор гудит — это брак?
Лёгкий ровный гул 50 Гц у AC-катушки — норма, это физика переменного поля. Громкое гудение или дребезг — повод разобраться: чаще всего это пыль на магнитопроводе или просадка напряжения на катушке из-за длинной линии управления и слабых контактов. Если щит рядом с жилым помещением — ставьте контактор с катушкой AC/DC: он практически бесшумный.
Какой запас по току брать для LED-освещения?
Минимум двукратный от рабочего тока. Пример: 3 кВт LED на одной фазе — это 13 А рабочего тока, значит контактор нужен на 25–32 А, не на 16. Причина — пусковые токи драйверов: каталожный номинал контактора указан для спокойной резистивной нагрузки (AC-1), а LED к ней не относится. Для ТЭНов и обогрева достаточно запаса 25%.

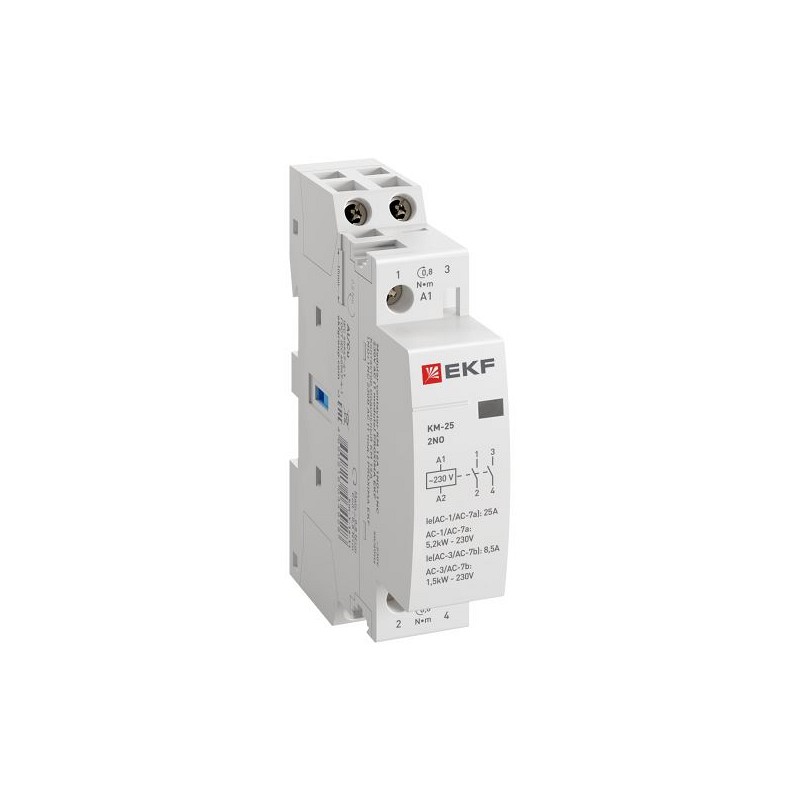

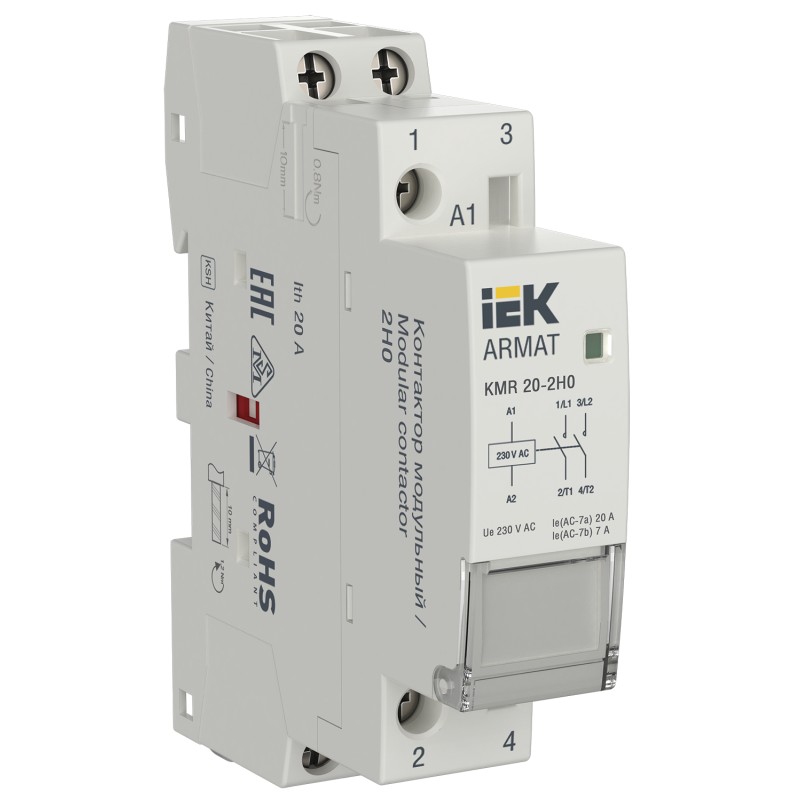

Что значит 2НО, 1НО+1НЗ на корпусе?
НО — нормально открытый контакт: разомкнут, пока катушка обесточена, замыкается при подаче напряжения. НЗ — нормально закрытый, работает наоборот. 2НО — два полюса на включение (фаза + ноль). Комбинации НО+НЗ нужны для перекидной логики: одно включили — другое одновременно отключили (например, основной и резервный контур). Для обычного «включить свет» берите чистые НО.
Слышно ли щелчки контактора в квартирном щите?
Да, срабатывание — отчётливый щелчок, это нормально. Если контактор переключается часто (датчики движения, автоматика) и щит стоит в прихожей — звук может раздражать. Решения: контактор с катушкой AC/DC (тише и гул отсутствует), перенос «щёлкающей» автоматики в этажный щит, либо импульсное реле для лёгких световых групп — оно щёлкает только в момент нажатия кнопки.
